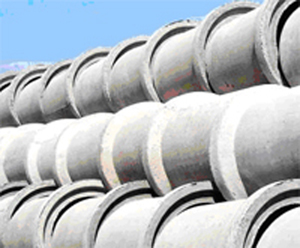

Звенья железобетонных труб



Наименование
Заказать
Заказать
Заказать
Заказать
Заказать
Заказать
Заказать
Заказать
Заказать
Заказать
Заказать
Заказать

Типы и характеристики звеньев водопропускных труб под насыпи железных и автомобильных дорог

ГОСТ 24547-2016 "Звенья железобетонные водопропускных труб под насыпи автомобильных и железных дорог" распространяется на железобетонные звенья водопропускных труб, изготовливаемые из тяжелого бетона с ненапрягаемой арматурой и предназначенные для безопасного пропуска паводковых вод и укладываемые под насыпи автомобильных дорог, в том числе и в черте городов и сельских населенных пунктов, а также железных дорог. Звенья труб ж/б применимы в любых климатических условиях, в районах с сейсмичностью до 9 баллов, в условиях воздействия агрессивной среды, при наличии в основании слабых грунтов.

По форме поперечного сечения звенья труб подразделяются на шесть типов:

  • ЗКЦ - круглые цилиндрические;
  • ЗКЦП - круглые цилиндрические с подошвой;
  • ЗКК - круглые конические (для входных звеньев трубы);
  • ЗА - арочные;
  • ЗО - овоидальные;
  • ЗП - прямоугольные.

Основные размеры звеньев железобетонных труб:

  • внутренний диаметр цилиндрических и меньший диаметр конических звеньев (в свету) - 500, 750, 1000, 1250,1500, 2000 мм;
  • внутренний горизонтальный диаметр арочных труб (в свету) - 500, 750,1000,1250,1500, 2000 мм;
  • внутренний горизонтальный диаметр эллипса овоидальных труб (в свету) - 500, 750, 1000, 1250, 1500, 2000 мм;
  • ширина отверстия прямоугольных звеньев (в свету) - 1000, 1250, 1500, 2000, 2500, 3000, 4000;

Стандартная длина звеньев труб:

  • круглых - 1000, 1500, 2000 мм;
  • арочных и овоидальных - 1000, 1500, 2000 мм;
  • прямоугольных - 750, 1000, 1500, 2000, 2500 мм.

По отдельному заказу допускается изготовление звеньев длиной 3000 мм и более, а также иных размеров диаметров труб.

Водопропускные трубы делятся на три группы по несущей способности:

  • 1 - при расчетной высоте засыпки грунтом 2,0 м;
  • 2 - 4,0 м;
  • 3 - 6,0 м.

    Допускается для конкретных условий строительства применять трубы при другой расчетной высоте засыпки грунтом.

Маркировка звеньев труб железобетонных

Марка звена трубы содержит буквенное обозначение типа звена и номинальные габаритные размеры: внутренний диаметр (или ширина и высота в свету) звена трубы, длина звена трубы и толщина стенки в сантиметрах.

Для звеньев труб, предназначенных к применению при температуре воздуха ниже минус 40°С, а также при наличии агрессивной среды, в марку после дефиса включают соответствующие обозначения характеристик: М - для звеньев, применяемых в районах с температурой наружного воздуха ниже минус 40°C; для звеньев, применяемых в условиях воздействия агрессивных сред - характеристики степени плотности бетона (Н - нормальная плотность, П - повышенная плотность, О - особо плотный) и вид среды (Щ - щелочная, К - кислотная и др.).

Примеры условных обозначений звеньев жб труб:

  • ЗКЦ 125.150.14.1 - круглое цилиндрическое звено внутренним диаметром 1250 мм, длиной 1500 мм, толщиной стенки 140 мм, предназначенное для эксплуатации в обычных условиях, 1-я группа по несущей способности;
  • ЗА 125.150.14.3 - арочное звено внутренним диаметром 1250 мм (в уровне горизонтального диаметра), длиной 1500 мм, толщиной стенки 140 мм, предназначенное для эксплуатации в обычных условиях, 3-я группа по несущей способности;
  • ЗКК 125.132.12-М-2 - круглое коническое (для оголовка) звено, меньшим внутренним диаметром 1250 мм, длиной 1320 мм, толщиной стенки 120 мм, предназначенное для эксплуатации в районах с расчетной температурой наружного воздуха ниже минус 40°C, 2-я группа по несущей способности;
  • ЗП 100/150.100.11-ПЩ-3 - прямоугольное звено отверстием шириной 1000 мм, высотой 1500 мм, длиной 1000 мм и толщиной боковой стенки 110 мм, предназначенное для эксплуатации в условиях воздействия среднеагрессивной щелочной среды, 3-я группа по несущей способности;
  • 3О 100/75.100.11-ПК-1 - овоидальное звено внутренним диаметром эллипса 1000 мм, вертикальным диаметром эллипса 750 мм, длиной 1000 мм и толщиной боковой стенки 110 мм, предназначенное для эксплуатации в условиях воздействия среднеагрессивной кислотной среды, 1-я группа по несущей способности.

Поставим по Вашей заявке звенья железобетонной трубы (производитель) необходимого назначения, а также различные железобетонные изделия. Отработана доставка автомобильным, железнодорожным и водным транспортом в любой регион России по самой выгодной схеме.

Отправляйте заявку, запрашивайте актуальные цены и сроки поставки.


Доставка по России.
Скидки постоянным клиентам!
